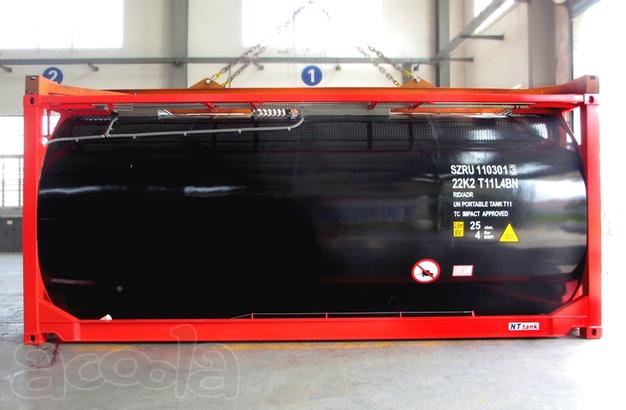

Техническая спецификация для стального контейнера-цистерны
Тип Стандартный 20-фут танк-контейнер, полнокаркасная рама, тип UN Portable Tank T11,
с изоляцией и пароподогревом.
Размеры по полнокаркасной раме ДЛИНА/ШИРИНА/ВЫСОТА, фут (мм) длина 20’ (6058°-6 )
ширина 8’ (2438°-5 )
высота 8’6” (2591°-5 )
Расстояние между центрами отверстий угловых фитингов, мм по длине 5853±4'5
по ширине 2259±4
Внутренний диаметр цистерны, мм 2378 ±3%
Материал цистерны Нержавеющие стали марок SANS 50028-7 1.4402/1.4404(316L)
Вместимость цистерны, л 25.000 (+0 /- 1.5%)
Максимальная масса брутто, кг 36000
Собственная масса контейнера (тара), кг 3950 ±3%
Максимальная грузоподъёмность, кг 32050 ±3%
Испытательное давление, МПа / Bar 0.60 / 6
Расчетное наружное давление, МПа / Bar 0.041 / 0.41
Максимально допустимое рабочее давление, МПа / Bar 0.40 / 4
Давление начала открытия предохранительного клапана (не более), МПа / Bar 0.44/4.4
Давление полного закрытия предохранительного клапана после срабатывания (не менее), МПа / Bar 0.40/4
Давление при испытании цистерны на герметичность (не менее), МПа / Bar 0.10/1
Максимальная температура перевозимого груза, °С + 130
Расчетная температура, °С - 40 до +130
Температурный диапазон эксплуатации ёмкости, °С -40 до +130
Материал цистерны Нержавеющая сталь SANS 50028-7 WNr 1.4402/1.4404 (C<0.03%), эквивалент 316L
Номинальная толщина стенки цилиндрической части цистерны, мм 4.6
Номинальная толщина стенки днищ цистерны, мм 4.8
Эквивалентная толщина стенки цилиндрической части цистерны по мягкой стали, мм 6.0
Материал рамы Сталь конструкционная GB/T 1591-Q345D или SPA-H
Угловые фитинги Согласно ИСО 1161, 8ед.
Инспекционное агентство Регистр Ллойда (Lloyd's Register - LR)
или Бюро Веритас (Bureau Veritas - BV)
Перевозимый груз См. Списки опасных грузов для UN Portable T11 tank
Штабелирование контейнеров Максимум 10 ед. в высоту
Приборы, арматура, принадлежности
Люк-лаз с крышкой, обечайкой и укрепляющим кольцом, и прокладкой. (производитель GUARD, Fort Vale или Perolo) Диаметр 500 мм, крышка на 8 болтах.
Без указателя уровня или измерительного щупа.
Прокладка из PTFE (политетрафторэтилена), покрытого EPDM (этилен-пропилен-диен-каучук)
Узел предохранительного клапана (производитель GUARD, Fort Vale или Perolo) 3" фланцевый предохранительный клапан, без пламепрерывающей сетки.
Давление срабатывания 4.4 bar / 0.44Мпа.
Фланец крепления вварен в ёмкость, расположен горизонтально.
Клапан воздушной (газовой) магистрали (производитель GUARD, Fort Vale или Perolo) 1.5” BSP шаровой клапан воздушной (газовой) магистрали в корпусе с фланцем и резьбовым патрубком с наружной резьбой 1.5” BSP и резьбовой крышкой.
Устройство верхнего слива (налива) (производитель GUARD, Fort Vale или Perolo)
Если установлено!
Верхнее устройство слива (налива) груза, установленное на цистерне в отсеке, крепится к фланцу цистерны при помощи дублированного болтового соединения через прокладку. В состав устройства входят: клапан Ду80 мм (3"BSP), сифонная труба с фланцем, глухой фланец (крышка).
Устройство снабжено приспособлением для наложения пломбы.
Нижнее устройство слива (налива) груза (производитель GUARD, Fort Vale или Perolo)
Последовательно установленные внутренний 3” 45° донный клапан и 3” зажимной поворотный кран
(наружный клапан) и выходной патрубок с резьбой 3"BSP и резьбовой крышкой.
Арматурные отсеки 2 верхних короба обеспечивающих защиту пролива продукта
Центральный отсек содержит:
- Люк-лаз с крышкой и прокладкой;
- Узел предохранительного клапана;
Тыловой отсек содержит:
- Клапан воздушной (газовой) магистрали;
- Устройство верхнего слива (налива) груза (либо место под установку).
В боковых стенках отсеков имеются отверстия, через которые пролитый при загрузке или разгрузке контейнера груз, дегазирующие растворы или дождевая вода по шлангам отводятся за пределы контейнера.
Площадки обслуживания Состоят из трапов с настилом из просечно-вытяжного листа алюминия шириной 475мм.
Система разогрева груза 6 продольных каналов, соединенных торцевыми коллекторами, приваренные к цистерне в ее нижней части.
Изоляция и облицовка Негорючие маты из базальтовых волокон или аналогичные. Толщина - 50мм.
Термометр С двойной шкалой, диапазон измерения - от минус 40 до плюс 160°С
Лестница Алюминиевая, противоскользящая.
Расположена справа сзади.
Заземление На нижней поперечной балке задней торцевой рамы
Пенал для документов Пластиковый тубус в задней части справа.
Внешняя обработка ёмкости Внешняя поверхность резервуара очищается после завершения всех сварочных работ и испытаний.
Рама Все детали рамы подвергнуты дробеструйной обработке.
Окраска рамы Трехслойная толщиной сухого слоя (DFT) минимум 120 мкм
