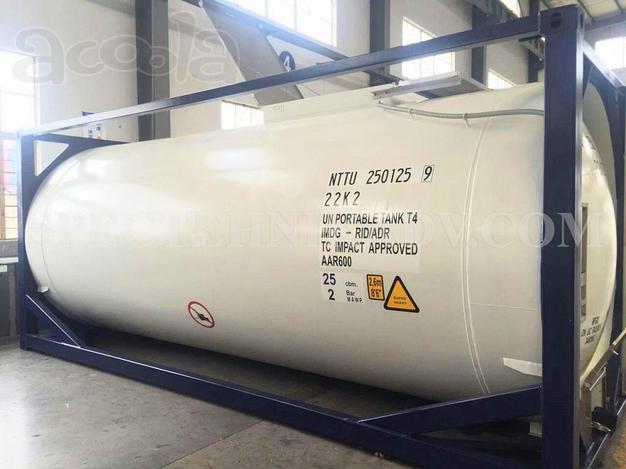

Танк-контейнер 25 куб.м. UN T4 без подогрева

Стоимость подлежит уточнению из-за колебания курса валют!

Контейнер-цистерна (КЦ) модели Т4 является транспортным оборудованием, тарой для хранения и грузовой единицей. КЦ предназначен для безопасной перевозки светлых и тёмных нефтепродуктов классов опасности 3, 5, 6.1, 8, 9 (например, керосин, бензин, дизтопливо и т.д.), не требующих теплоизоляции при транспортировке и разогрева перед выгрузкой, и допущенных к перевозке в транспортируемых емкостях, соответствующих инструкциям ООН UN Т4 при рабочем давлении рабочее давление 2 бара. Изготавливается из конструкционной низколегированной стали стандарт: GB 3531, марка: 16MnDR. Может перевозиться автомобильным, железнодорожным и морским транспортом во внутреннем и международном сообщении. Может оборудоваться термоизоляцией.

Характеристика Значение
Номер инструкции ООН UN Т4
Материал цистерны конструкционная низколегированная сталь стандарт: GB 3531, марка: 16MnDR
Код типа и размера по ISO 668:1995 22К², габарит 1СС (20 ft контейнер)
Максимальная масса брутто, кг 32000
Собственная масса контейнера (тара) (±2%), кг 4000
Максимальная грузоподъёмность, кг 28000
Вместимость цистерны, л 25000
Давления и температуры
Максимально допустимое рабочее давление, МПа 0.20
Расчетное давление, МПа 0.21
Испытательное давление, МПа 0.3
Давление начала открытия предохранительного клапана (не более), МПа 0.22
Давление полного закрытия предохранительного клапана после срабатывания (не менее), МПа 0.2
Расчетное наружное давление, МПа 0.21
Давление при испытании цистерны на герметичность (не менее), МПа 0.10
Расчетная температура, °С -40 - + 65
Максимальная рабочая температура, °С +65
Внутренний диаметр цистерны, мм 2378
Габаритные размеры, мм
длина б058°.6
ширина 2438°-5
высота 2591°-5
Расстояние между центрами отверстий угловых фитингов, мм
по длине 5853±4'5
по ширине 2259±4
Минимальная толщина стенки цилиндрической части цистерны, мм 6.0
Эквивалентная толщина стенки цилиндрической части цистерны по мягкой стали, мм 6.0
Минимальная толщина стенки днищ цистерны, мм 6.0
Люк-лаз с крышкой, обечайкой и укрепляющим кольцом и прокладкой.
Диаметр 500 мм, крышка на 6 или 8 болтах с прокладкой, соответствующей перевозимому грузу. Fort Vale 8PX/7401118P (S) или
Fort Vale 8PX/5510118P (S)
Прокладка Fort Vale 5005-860 на
основе термостойкого нитрильного каучука, покрытого фторопластом-4
Предохранительный клапан
Тип клапана: Вакуумно-предохранительный пружинный ДубЗ (2½") Fort Vale 010/1 63 12 или
Fort Vale G01/1 63 12 (для грузов
3-го класса опасности, снабжен
пламепрерывающей сеткой)
Устройство верхнего налива (слива) продукта (если установлено)
Ду80 мм (3") с трубой слива, выходным фланцем DN80 и глухим фланцем Fort Vale 368/3160А
Подсоединение воздушной (газовой) магистрали
ДУ37 (1 ½") Шаровой клапан с Ду 32, выходной патрубок с резь­ бой 1.5"BSP и резьбовой крышкой Fort Vale 530/0000G или Fort Vale 530/0000FG

Устройство нижнего налива (слива), мм
Ду80 мм (3"). Последовательно установленные внутренний и наружный клапаны с Ду 80 мм, выходной патрубок с резьбой 3"BSP и резьбовой крышкой Fort Vale 804/4000А или 806/4000Z
Защищенность от статического электричества, мм Защищен
Подъемная лестница (с торца т/к) со стороны сливного крана
Дорожка, поручень (сверху т/к) со стороны подъемной лестницы
Конструкция танк контейнера рамная
Штабелируемость, кг 216
Срок эксплуатации, лет 30 лет
