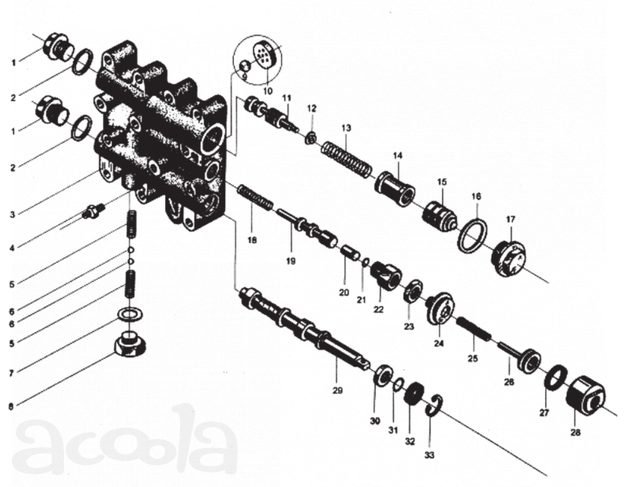

Схема трансмиссии 10 LW500F XCMG
№ п/п Обозначение по каталогу Наименование Кол-во
1 403702 БОЛТ 2
2 402106 ШАЙБА 2
3 403701А КОРПУС КЛАПАНА 1
4 403727 МАСЛЯНЫЙ МОНОМЕТР 1
5 403707 ПРУЖИНА 2
6 GB308-84 СТАЛЬНОЙ ШАР 12.7 2
7 402001 ШАЙБА 1
8 403710 БОЛТ 1
9 ПЛАСТМАССОВЫЙ ШАР 3/16 1
10 403726 ПЕРФОРИРОВАННАЯ ПЛАСТИНА 1
11 403704 ШТОК РЕГУЛИРУЮЩЕГО КЛАПАНА 1
12 403725 ОПОРНАЯ ПОВЕРХНОСТЬ ПРУЖИНЫ 1
13 403724 ПРУЖИНА 1
14 403723 НЕПОДВИЖНАЯ МУФТА 1
15 403722 СКОЛЬЗЯЩИЙ БЛОК 1
16 403721 ШАЙБА 1
17 403720 БОЛТ 1
18 403706 ПРУЖИНА 1
19 403705 ШТОК ТОРМОЗНОГО КЛАПАНА 1
20 403718 ЦИЛИНДРИЧЕСКАЯ ЗАГЛУШКА 1
21 GB1235-76 КОЛЬЦО 13х1.9 1
22 403719 БОЛТ 1
23 403717 ГАЙКА 1
24 403712 ШТОК ВОЗДУШНОГО КЛАПАНА 1
25 403714 ПРУЖИНА 1
26 403713 ШТОК ВОЗДУШНОГО КЛАПАНА 1
27 403715 Y-ОБРАЗНОЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 32х40 1
28 403716 КОРПУС ВОЗДУШНОГО КЛАПАНА 1
29 403708 ШТОК РАСПРЕДЕЛИТЕЛЬНОГО КЛАПАНА 1
30 403711 ВТУЛКА 1
31 GB1235-76 КОЛЬЦО 22х2.4 1
32 JB2600-80 МАСЛЯНОЕ УПЛОТНЕНИЕ PD18х30х10 1
33 GB893.1-86 ПРУЖИННОЕ КОЛЬЦО 30 1
