Стандартная комплектация
1 Установка для горизонтально направленного бурения XCMG XZ 360Е 1 шт
2 Анкерный болт 4 шт.
3 Буровая головка в сборе 1 шт.
4 Штанга бурильная Ø73 мм., L=3 м. цельнотянутая 100 шт
5 Стартовая штанга в сборе 1 шт.
6 Коннектор 1 шт.
7 Расширители уплотняющие Ø300-Ø800 6 шт.
8 Вертлюг на тяговое усилие до 40 тонн 1 шт.
9 Ниппель и муфта бурильного замка 1 шт.
10 Зажимные клинья 8 шт.
11 Комплект фильтров для дизельного двигателя 1 шт.
12 Ремкомплект для насоса высокого давления 1 шт.
13 Инструменты для ремонта и регулировки установки 1 ящ.

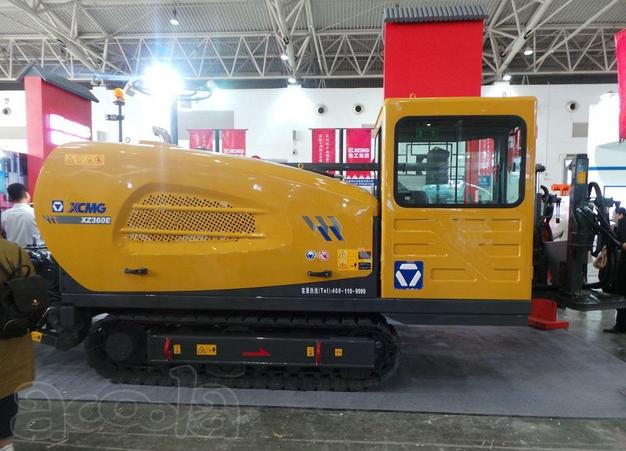

Установка для горизонтального направленного бурения на гусеничном ходу XCMG XZ360E, основные
рабочие и технические характеристики:
Тип бурения: - управляемое горизонтальное с вращением инструмента;
Управление положением буровой головки с помощью системы навигации: - DCI;
Рабочее место оператора: - закрытая кабина с отоплением и кондиционером;
Установочный угол (°) забуривания бурового лафета: - 14-20°
Анкерная система для позиционирования бурового комплекса: - автоматическая с двумя гидроприводом
(четырехточечная платформа для анкерения) ;
Максимальный диаметр расширения - до, мм, в зависимости от грунта: - 900;
Скорость перемещения установки по земле, км/ч: - 2,6;
Ходовая часть: - со стальными траками и прорезиненными вставками (накладками) ;
Преодолеваемый подъём, угол (°) : - 30°;
Напряжение системы питания бортовой сети, В: - 24;
Система подачи буровых штанг: - автоматическая система подачи-загрузки в рабочую зону буровой
установки; Автоматическая смазка для резьбы штанг;
Вместимость кассеты для буровых штанг, шт. : - 40;
Габаритные размеры установки, мм, длина×ширина×высота: - 6500×2280×2450;
Вес буровой установки, масса, кг, не более: - 11500;
Возвратно-поступательный привод каретки: - реечная передача, с изменяемой скоростью подачи;
Крутящий момент на шпинделе, Hm, максимальный: - 13200;
Максимальное тяговое усилие, кН/т: - 370;
Максимальное усилие подачи, кН/т: - 370;
Скорость движения силовой головки, м/мин: - 0-25;
Скорость вращения шпинделя, об./мин, максимальная: - 140;
Тип двигателя, марка: - 6-ти цилиндровый, турбодизель, с водяным охлаждением, Cummins QSB5.9-C210
Номинальная мощность двигателя, кВт, при 2200 об/мин: - 154;
Система подачи бурового раствора, основное оборудование: - встроенный бентонитовый насос
регулируемого типа;
Система подачи бурового раствора, производительность:
- максимальная производительность насоса высокого давления, л/мин: - 400;
- максимальное давление насоса подачи бурового раствора, бар: - 80.
Буровой инструмент: штанга бурильная цельнотянутая: диаметр тела штанги, мм: 73,0; длина тела трубы
бурильной штанги, м: 3,0;
