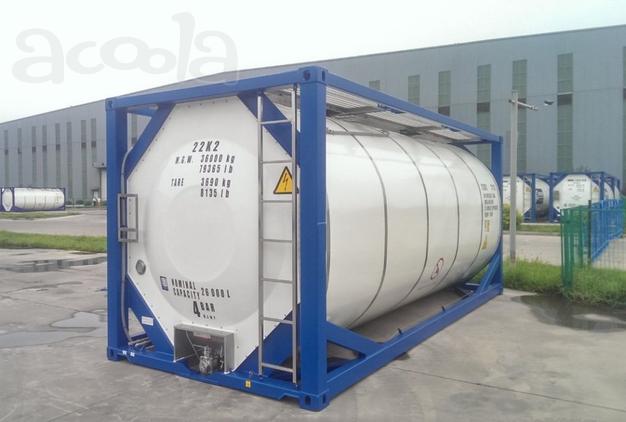

Контейнер-цистерна 25куб. м. тип Т11 для перекиси

Изготовление на заказ!
Стоимость подлежит уточнению из-за колебания курса валют!

Техническая спецификация для стального контейнера-цистерны для перевозки
ВОДОРОДА ПЕРОКСИДА ВОДНЫЙ РАСТВОР, содержащий не менее 20%, но не более 60% пероксида водорода (стабилизированный, если необходимо) № ООН 2014 (UN2014)
Тип Стандартный 20-фут танк-контейнер, полнокаркасная рама, тип UN Portable Tank T11, с изоляцией и пароподогревом, с установленными верхними боковыми балками. С тремя противоударными перегородками (волногасителями).
Размеры по полнокаркасной раме, фут (мм) 20’ / 8’ / 8’6” (60580°-6 / 24380°-5 / 25910°-5 )
Вместимость цистерны, л 25.000 (+0 /- 1.5%)
Максимальная масса брутто, кг 36000
Собственная масса контейнера (тара), кг 3950 ±3%
Расчетное давление, МПа / Bar 0.4 / 4
Испытательное давление, МПа / Bar 0.60 / 6
Расчетное наружное давление, МПа / Bar 0.041 / 0.41
Расчетная температура, °С - 40 до +130
Материал цистерны Нержавеющая сталь SANS 50028-7 WNr 1.4402/1.4404 (C<0.03%), эквивалент 316L
Номинальная толщина стенки цилиндрической части цистерны, мм 4.4
Номинальная толщина стенки днищ цистерны, мм 4.6
Материал противоударной перегородки (волногасителя) Нержавеющая сталь ASTM A240 316L
3 ед.
Материал рамы Сталь конструкционная GB/T 1591-Q345D или SPA-H
Угловые фитинги Согласно ИСО 1161, 8ед.
Инспекционное агентство Регистр Ллойда (Lloyd's Register - LR) или Бюро Веритас (Bureau Veritas - BV)
Перевозимый груз См. Списки опасных грузов для UN Portable T11 tank
Штабелирование контейнеров Максимум 10 ед. в высоту
Приборы, арматура, принадлежности
Люк-лаз с крышкой и прокладкой (производитель GUARD, Fort Vale или Perolo) Диаметр 500 мм, крышка на 8 болтах.
Без указателя уровня или измерительного щупа.
Узел предохранительного клапана (производитель GUARD, Fort Vale или Perolo) 3" фланцевый предохранительный клапан, без пламепрерывающей сетки.
Давление срабатывания 4.4 bar / 0.44Мпа.
Фланец крепления вварен в ёмкость, расположен горизонтально.
Место под установку предохранительного клапана (производитель GUARD, Fort Vale или Perolo) 3" фланец крепления вварен в ёмкость, расположен горизонтально, с заглушкой.
Клапан воздушной (газовой) магистрали (производитель GUARD, Fort Vale или Perolo) 1.5” BSP шаровой клапан воздушной (газовой) магистрали в корпусе с фланцем и резьбовым патрубком с наружной резьбой 1.5” BSP.
Устройство верхнего слива (налива) груза (производитель GUARD, Fort Vale или Perolo) Верхнее устройство слива (налива) груза, установленное на цистерне в отсеке, крепится к фланцу цистерны при помощи дублированного болтового соединения через прокладку. В состав устройства входят: клапан, сифонная труба с фланцем, глухой фланец (крышка).
Устройство снабжено приспособлением для наложения пломбы.
Нижнее устройство слива (налива) груза (производитель GUARD, Fort Vale или Perolo) Последовательно установленные внутренний 3” 45° донный клапан и 3” зажимной поворотный кран
(наружный клапан) и выходной патрубок с резьбой 3"BSP и резьбовой крышкой.
Арматурные отсеки 2 верхних короба обеспечивающих защиту пролива продукта.
Центральный отсек содержит:
- Люк-лаз с крышкой и прокладкой;
- Узел предохранительного клапана;
- Место под установку предохранительного клапана.
Тыловой отсек содержит:
- Клапан воздушной (газовой) магистрали;
- Устройство верхнего слива (налива) груза.
Площадки обслуживания Состоят из трапов с настилом из просечно-вытяжного листа алюминия шириной 475мм.
Перила Не установлены
Система разогрева груза 6 продольных каналов, соединенных торцевыми коллекторами, приваренные к цистерне в ее нижней части.
Изоляция и облицовка Негорючие маты из базальтовых волокон или аналогичные по техническим характеристикам на алюминиевой подложке. Толщина - 50мм.
Термометр С двойной шкалой, диапазон измерения - от минус 40 до плюс 160°С
Лестница Алюминиевая, противоскользящая.
Расположена справа сзади.
Заземление На нижней поперечной балке задней торцевой рамы.
Пенал для документов Пластиковый тубус в задней части справа.
Внутренняя обработка ёмкости Продольные и круговые сварные швы, стяжки опорных кронштейнов -
после сварки огрунтованы на толщину 0.4мм и отполированы максимум до 1,2 микрон CLA.
Вся внутренняя поверхность химически очищается и пассивируется после завершения всех сварных и монтажных операций.
Внешняя обработка ёмкости Внешняя поверхность резервуара очищается после завершения всех сварочных и испытаний.
Рама Все детали рамы из углеродистой стали подвергнуты дробеструйной обработке.
Окраска рамы Трехслойная
