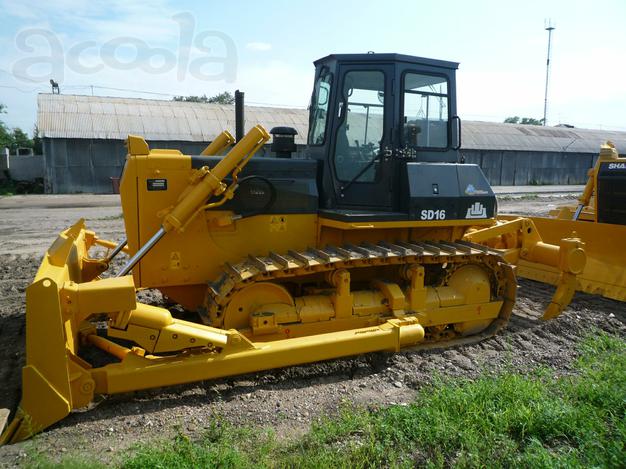

Бульдозер SHANTUI SD16, 2015 г.в.

Рабочая масса бульдозера: 17 т
• Давление на грунт: 0,067 МПа
• Минимальный дорожный просвет: 400 мм
• Минимальный радиус поворота:
o с прямым отвалом: 4,7 м
o с поворотным отвалом: 4,5 м
o с U-образным отвалом: 4,9 м
• Работа при уклоне: 30°
• Колея гусеничного хода: 1880 мм
• Двигатель:
o Модель двигателя:
 Shangchai C6121
 Steyr WD615TI-3A
o Тип двигателя: водяного охлаждения, рядный, четырёхтактный дизельный, с непосредственным (прямым) впрыском
o Номинальная мощность: 120 кВт (160 л.с.)
o Номинальная частота вращения коленчатого вала: 1850 об/мин
o Число цилиндров: 6
o Диаметр цилиндра и ход поршня: 126 × 130 мм
o Рабочий объём: 9,726 л
o Минимальный удельный расход топлива: 214 г/кВт•ч
o Максимальный крутящий момент: 764 Н•м
• Система трансмиссии:
o Гидротрансформатор (преобразователь крутящего момента) : трёхэлементный, одноступенчатый, однофазный
o Трансмиссия: планетарная передача, с сервоприводом переключения, принудительная смазка
o Главный привод: спирально-зубчатая коническая передача, одноступенчатый редуктор, барботажная смазка (смазка разбрызгиванием)
o Муфта поворота: работающая в масляной ванне, многодисковая, постоянно-замкнутого типа, гидравлически разделяемая, взаимосвязанная с тормозом муфты рулевого механизма
o Тормоз муфты поворота: работающий в масляной ванне, плавающий ленточного типа, управляемый с помощью педали с гидроусилителем
o Бортовая передача: двухступенчатый цилиндрический редуктор, барботажная смазка (смазка разбрызгиванием)
• Скорость хода:
o Вперёд:
 Первая передача: 0 - 3,29 км/ч
 Вторая передача: 0 - 5,28 км/ч
 Третья передача: 0 - 9,63 км/ч
o Назад:
 Первая передача: 0 - 4,28 км/ч
 Вторая передача: 0 - 7,59 км/ч
 Третья передача: 0 - 12,53 км/ч
• Ходовая часть:
o Тип: подвеска с балансирным брусом
o Число поддерживающих катков (с каждой стороны) : 2 шт.o Число опорных катков (с каждой стороны) : 6 шт.o Гусеничная лента: гусеница в сборе с башмаками, башмаки с одинарным грунтозацепом
o Ширина башмаков гусеничной ленты: 510 мм
o Шаг гусеничной ленты: 203,2 мм
• Гидравлическая система:
o Максимальное давление: 14 МПа
o Тип насоса: шестерённый
o Подача (величина потока нагнетания) : 243 л/мин
o Рабочие цилиндры: 2 шт. диаметром 110 мм
• Отвал:
o Прямой отвал:
 Призма волочения: 4,5 куб. м
 Эффективность: 225 куб. м/час (теоретическое значение 40 м)
 Ширина отвала: 3388 мм
 Высота отвала: 1149 мм
 Максимальное заглубление отвала: 540 мм
 Максимальная регулировка перекоса: 400 мм
o Поворотный отвал:
 Призма волочения: 4,4 куб. м
 Эффективность: 225 куб. м/час (теоретическое значение 40 м)
 Ширина отвала: 3970 мм
 Высота отвала: 1090 мм
 Максимальное заглубление отвала: 540 мм
o U-образный отвал:
 Призма волочения: 5,0 куб. м
 Эффективность: 250 куб. м/час (теоретическое значение 40 м)
 Ширина отвала: 3556 мм
 Высота отвала: 1120 мм
 Максимальное заглубление отвала: 530 мм
 Максимальная регулировка перекоса: 400 мм
• Рыхлитель:
o Максимальная глубина рыхления трёхстоечным рыхлителем: 572 мм
o Максимальная высота подъёма рыхлителя над землёй: 592 мм
o Масса трёхстоечного рыхлителя: 1710 кг
